L’essentiel : un raccord diélectrique est indispensable partout où un tuyau en cuivre se raccorde à un tuyau en acier galvanisé ou en fer — sans lui, la corrosion galvanique ronge rapidement le métal le moins noble et provoque des fuites en quelques mois, le choix entre raccord diélectrique eau froide et eau chaude dépend de la température de service — les joints et inserts de la version eau chaude résistent jusqu’à 90°C là où la version eau froide est limitée à 40-50°C, et la pose se fait en 15 minutes avec du téflon et une clé plate — c’est une opération DIY accessible mais qui nécessite de couper l’eau.

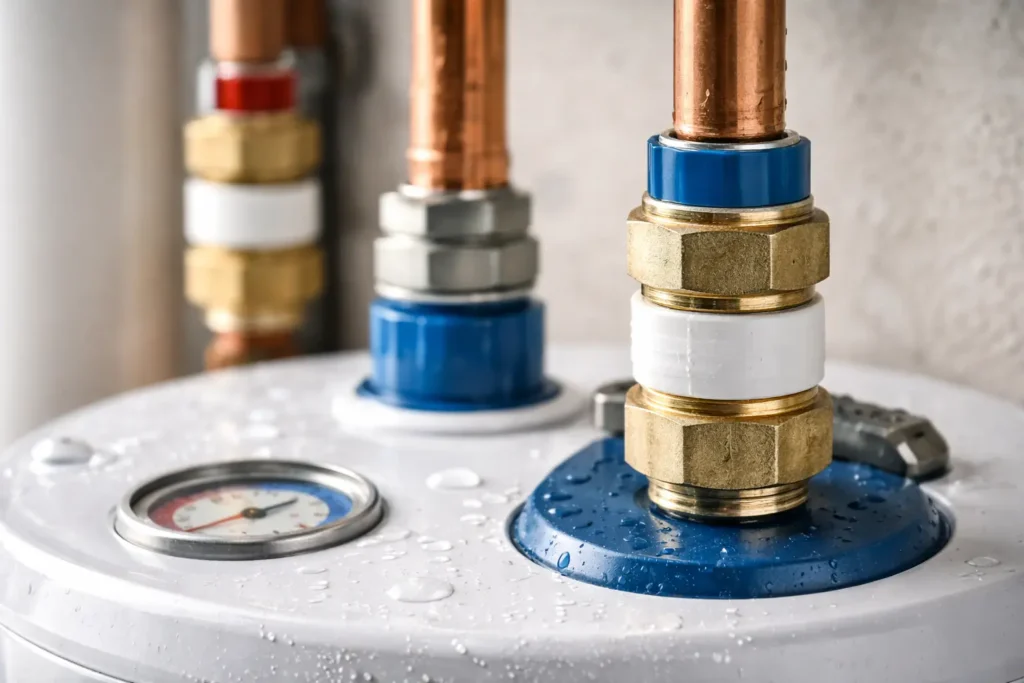

Raccord diélectrique sur eau froide ou chaude : tout ce qu’il faut savoir avant de commencer
Sur le circuit de chauffage central de la ferme — une installation ancienne en acier noir avec distribution en cuivre pour les zones rénovées — j’avais des fuites récurrentes à deux jonctions cuivre-acier. Le plombier qui est intervenu la première fois a réparé la fuite et reparti sans expliquer pourquoi elle s’était produite. Deux ans plus tard, même fuite, même endroit. La deuxième fois, j’ai cherché la cause avant de chercher la solution, et j’ai découvert la corrosion galvanique — et l’existence des raccords diélectriques. Depuis, toutes les jonctions cuivre-acier sur la ferme sont équipées de raccords diélectriques, et aucune n’a fui depuis six ans. Ce guide vous explique pourquoi ce raccord est indispensable, comment le choisir et comment le poser.
- La corrosion galvanique — pourquoi les jonctions cuivre-acier posent problème
- Fonctionnement d’un raccord diélectrique
- Raccord eau froide vs eau chaude — quelles différences
- Choisir son raccord diélectrique — dimensions, filetages et marques
- Poser un raccord diélectrique — méthode pas à pas
- Questions fréquentes — raccord diélectrique
La corrosion galvanique — pourquoi les jonctions cuivre-acier posent problème
Avant d’expliquer le raccord diélectrique, il faut comprendre le problème qu’il résout — sans cette compréhension, on ne comprend pas pourquoi il est indispensable.
Le principe électrochimique de la corrosion galvanique
Quand deux métaux différents sont en contact électrique en présence d’un électrolyte (un liquide conducteur — l’eau potable, encore plus l’eau chargée en minéraux, est un excellent électrolyte), il se produit une réaction électrochimique entre les deux métaux. Le métal le plus « noble » (plus résistant à l’oxydation dans la série galvanique) joue le rôle de cathode et est protégé. Le métal le moins noble joue le rôle d’anode et est progressivement oxydé — il se corrode de façon accélérée, bien plus vite que s’il était seul dans son milieu.
Dans la série galvanique des métaux courants en plomberie, le cuivre est un métal noble — il se corrode très peu dans l’eau douce. L’acier galvanisé et le fer sont beaucoup moins nobles. Quand un tuyau en cuivre touche un tuyau en acier galvanisé et que de l’eau circule, l’acier joue le rôle d’anode et se corrode à grande vitesse. Sur les installations anciennes avec jonctions cuivre-acier sans isolation galvanique, j’ai observé des perforations dans l’acier en moins de 18 mois. Le phénomène est accéléré par l’eau chaude (conductivité électrique supérieure) et par l’eau chargée en calcaire (minéraux qui augmentent la conductivité).
Dans quelles situations rencontre-t-on des jonctions cuivre-acier ?
Ces jonctions sont plus fréquentes qu’on ne le pense. Les rénovations partielles d’installation sont le premier cas — quand on rénove une partie d’un circuit existant en acier ou en fer et qu’on utilise du cuivre pour la partie neuve, les deux matériaux se rejoignent. Les jonctions avec des appareils de chauffage sont le deuxième cas — beaucoup de chaudières, de radiateurs en acier et de ballons d’eau chaude ont des raccordements en filetage acier ou en acier, qui se raccordent ensuite à une distribution en cuivre. Les jonctions avec des robinets en laiton sur des tuyauteries acier sont aussi une source de corrosion galvanique, bien que le laiton (alliage cuivre-zinc) soit moins problématique que le cuivre pur.
💡 Bon à savoir
La corrosion galvanique est asymétrique — elle ne corrode que le métal le moins noble, pas les deux. Sur une jonction cuivre-acier, le cuivre est parfaitement intact tandis que l’acier se perce. C’est pourquoi les fuites sur ces jonctions semblent « sortir de nulle part » : le tuyau en acier à l’air intact en surface mais une perforation microscopique s’est développée côté intérieur. Sur les circuits de chauffage, les petites perforations se manifestent d’abord par une légère sueur à la jonction, puis par un filet d’eau, puis par une rupture franche si elles ne sont pas traitées.
Fonctionnement d’un raccord diélectrique
Un raccord diélectrique est un raccord de transition qui interrompt le contact électrique entre les deux métaux tout en assurant la continuité hydraulique du circuit.
Construction interne — les composants qui font la différence
Un raccord diélectrique est composé de deux corps métalliques (l’un côté cuivre, l’autre côté acier) séparés par un insert diélectrique — un matériau non conducteur électrique (plastique, résine ou céramique selon les marques) qui interrompt le contact métal-métal entre les deux parties du raccord. L’étanchéité hydraulique est assurée par des joints toriques en EPDM (caoutchouc résistant à la chaleur et aux agents chimiques) positionnés de part et d’autre de l’insert diélectrique. L’eau peut circuler librement à travers le raccord mais le courant électrique ne peut pas passer d’un corps à l’autre — la cellule galvanique est brisée et la corrosion s’arrête.
La qualité de l’insert diélectrique et des joints toriques varie considérablement selon les marques. Sur les raccords bas de gamme, l’insert en plastique standard peut se déformer sous l’effet de la chaleur (eau chaude à 70-80°C) et perdre son étanchéité. Sur les modèles de qualité (Giacomini, Watts, Aalberts/Conex), l’insert est en polyamide haute température ou en PVDF, résistant jusqu’à 90-110°C selon les versions, et les joints toriques sont en EPDM certifié pour l’eau potable et l’eau chaude sanitaire.
Comment vérifier que l’isolation galvanique fonctionne
Une fois le raccord posé, l’isolation galvanique peut être vérifiée avec un simple multimètre réglé sur la position « résistance » (Ω). Placez une sonde sur le tuyau en cuivre et l’autre sur le tuyau en acier — en prenant soin que les sondes ne touchent que le métal et non le corps du raccord. Si la résistance affichée est supérieure à 1 MΩ (ou « OL/infini » sur le multimètre), l’isolation galvanique est parfaite. Si la résistance est faible (quelques ohms à quelques kΩ), l’insert diélectrique n’est pas correctement isolant — ce qui peut indiquer un mauvais montage, un joint raté ou un raccord de mauvaise qualité.
Raccord eau froide vs eau chaude — quelles différences
C’est la question pratique que se posent la plupart des installateurs avant d’acheter — et la réponse est importante pour la durabilité de l’installation.
Les différences de conception selon la température de service
Les raccords diélectriques pour eau froide (EF) sont conçus pour des températures de service inférieures à 40-50°C selon les marques — alimentation eau froide sanitaire, circuits de distribution d’eau froide, colonnes d’alimentation. Leurs joints toriques sont en EPDM standard et leur insert diélectrique est souvent en polypropylène (PP) ou en polyéthylène haute densité (PEHD) — des matériaux corrects à froid mais qui peuvent se déformer progressivement à des températures supérieures à 50°C en pression.
Les raccords diélectriques pour eau chaude (EC ou ECS) et pour circuits de chauffage sont conçus pour des températures jusqu’à 90°C en service continu et jusqu’à 110°C en pointe. Leurs joints toriques sont en EPDM haute température, leur insert est en polyamide (PA66) ou en PVDF — des matériaux qui maintiennent leurs propriétés mécaniques et d’étanchéité jusqu’à 120°C. Ils résistent également mieux aux agents chimiques présents dans les circuits de chauffage (antigel, inhibiteurs de corrosion).
La règle de prudence — eau chaude sanitaire et circuits de chauffage
Ma règle sur tous mes chantiers : sur tout circuit qui peut atteindre plus de 50°C en fonctionnement normal — eau chaude sanitaire, circuit de chauffage central, plancher chauffant, circuit de production d’eau chaude solaire — j’utilise systématiquement le raccord diélectrique version eau chaude. Le surcoût par rapport à la version eau froide est généralement de 2 à 5 euros par raccord — une somme dérisoire comparée au coût d’une fuite sur un circuit de chauffage encastré dans une dalle ou caché derrière un doublage. Sur les circuits eau froide purs (alimentation WC, lave-linge, alimentation générale froide), la version eau froide suffit.
⚠️ L’erreur à ne pas commettre
Ne posez jamais un raccord diélectrique version eau froide sur un circuit de chauffage ou sur l’alimentation en eau chaude sanitaire. Dans les premières semaines, l’étanchéité semble parfaite — mais les joints en PP ou PEHD commencent à se déformer après quelques cycles thermiques (montée en température / refroidissement), créant une micro-fuite progressive qui empire jusqu’à une fuite franche en 12 à 18 mois. Ce scénario est particulièrement destructeur sur les circuits encastrés où la fuite peut s’étendre longtemps avant d’être détectée.
Choisir son raccord diélectrique — dimensions, filetages et marques
Le choix du bon raccord diélectrique passe par la bonne identification des caractéristiques de votre installation.
Les dimensions et filetages courants
Les raccords diélectriques sont disponibles dans les dimensions standard de la plomberie. En France, les filetages courants sur les tuyauteries acier et les appareils de chauffage sont le 3/8″, le 1/2″, le 3/4″ et le 1″ (en pouces gaz ISO 228). Les raccords diélectriques cuivre-acier sont en général constitués d’un embout à souder ou à sertir côté cuivre, et d’un raccord fileté mâle ou femelle côté acier. La combinaison la plus fréquente en plomberie résidentielle est : côté cuivre — embout à souder au chalumeau, diamètre 14, 16 ou 22 mm selon la canalisation ; côté acier — filetage mâle 1/2″ ou 3/4″ selon le filetage femelle sur l’appareil ou la canalisation en acier.
Mesurez précisément le diamètre extérieur du tuyau en cuivre (14, 16, 18 ou 22 mm pour les tubes courants) et le diamètre du filetage côté acier avec une jauge de filetage ou en consultant le tarif des pièces de remplacement de l’appareil. Ces deux informations suffisent à commander le raccord exact.
Les marques de référence pour les raccords diélectriques
Giacomini (marque italienne, très répandue en France dans les circuits de chauffage) propose une gamme complète de raccords diélectriques haute performance avec certification DVGW (norme européenne gaz et eau) et ACS (aptitude au contact sanitaire en France). Leurs raccords R60Y sont la référence pour les circuits de chauffage et d’eau chaude sanitaire. Watts Industries propose des raccords diélectriques dans les mêmes standards de qualité avec une distribution large en France chez les négoces plomberie (Sonepar, Rexel, Cedeo). Aalberts Industries (marque Conex Bänninger) est la troisième référence pour les raccords à souder côté cuivre. Pour les négoces locaux, des marques comme Comap ou Legris complètent l’offre à des niveaux de qualité corrects. Évitez les raccords sans marque ni certification à moins de 3 euros — l’économie réalisée ne vaut pas le risque d’une fuite sur un circuit de chauffage.
Raccords diélectriques à sertir — l’alternative sans soudure
Pour les installateurs qui ne souhaitent pas souder le cuivre au chalumeau, des raccords diélectriques à sertir existent — le cuivre est raccordé par un manchon serti à la pince spéciale (type Novopress, Ridgid, Viega) sans aucune flamme. Cette solution est plus rapide mais nécessite la pince à sertir (investissement de 300 à 800 euros pour une pince manuelle de qualité). Pour un seul raccordement, la location d’une pince à sertir (40 à 60 euros la journée chez Kiloutou ou Loxam) est plus économique. Pour plusieurs raccordements sur un chantier de rénovation complet, l’investissement ou la location sur plusieurs jours se justifie.
✅ Mon conseil chantier
Quand vous achetez un raccord diélectrique, achetez en même temps un ou deux joints toriques de rechange de la même section (généralement fournis dans l’emballage ou disponibles séparément pour 0,50 à 1 euro pièce). Si vous devez reprendre le raccord quelques années plus tard pour une inspection ou un remplacement, les joints d’origine sont souvent devenus introuvables en dehors de chez le fabricant. Avoir les joints de rechange en stock vous évite une commande spéciale ou un remplacement complet du raccord.
Poser un raccord diélectrique — méthode pas à pas
La pose d’un raccord diélectrique est une opération de plomberie standard — pas d’outil spécialisé, pas de technique difficile, mais quelques précautions importantes pour garantir l’étanchéité et la longévité.
Matériel nécessaire
Le raccord diélectrique adapté (diamètre cuivre + filetage acier + version EF ou EC selon l’usage). Ruban PTFE (téflon) ou pâte d’étanchéité Loctite 55. Clé à molette ou clés plates de 24, 27 et 30 mm selon la taille du raccord. Chalumeau à souder, flux de soudage et apport de soudure 97/3 (étain-argent, sans plomb) si le raccord est à souder côté cuivre — ou pince à sertir si raccord à sertir. Papier de verre grain 120 pour préparer le cuivre avant soudure. Coupe-tube à molette pour couper le cuivre à longueur.
Préparation du cuivre avant soudure
Coupez le tube en cuivre à longueur avec un coupe-tube rotatif — jamais à la scie dont les copeaux contaminent l’intérieur du tube. Ébavurez l’intérieur de la coupe avec l’outil d’ébavurage du coupe-tube (petite lame triangulaire repliée sur le côté). Poncez légèrement l’extérieur de l’extrémité du cuivre sur 3 à 4 cm avec le papier de verre grain 120 jusqu’à obtenir une surface brillante et propre — l’oxyde de cuivre verdâtre ou les traces de flux ancien empêchent la soudure d’adhérer. Appliquez le flux de soudage (pâte à braser) sur la surface poncée et sur l’intérieur de l’emboîture du raccord diélectrique côté cuivre.
Soudure du raccord côté cuivre
Point critique avant de souder : le raccord diélectrique contient des joints toriques en EPDM et un insert plastique qui peuvent être endommagés par la chaleur si la soudure est trop longue ou trop chaude. La chalumeau doit être dirigé exclusivement sur le tube en cuivre, pas sur le corps du raccord — le raccord monte en température par conduction depuis le tube, sans contact direct de la flamme. Sur les raccords Giacomini et Watts de qualité, l’insert diélectrique est thermiquement isolé et supporte une température de surface de 200-250°C pendant 30 à 60 secondes — le temps d’une soudure au chalumeau standard bien conduite.
Chauffez le tube en cuivre uniformément sur 3 cm autour de l’emboîture. Quand le cuivre est à bonne température (la soudure fond au contact du tube, pas au contact de la flamme), introduisez la soudure étain-argent dans le capillaire entre le tube et l’emboîture jusqu’à ce qu’elle ressorte en bourrelet régulier sur tout le pourtour. Retirez la flamme immédiatement. Essuyez le surplus de soudure avec un chiffon humide. Laissez refroidir sans mouvement pendant 3 minutes.
Raccordement côté acier avec le téflon
Une fois le raccord côté cuivre posé et la soudure refroidie, raccordez le côté acier. Enroulez 4 à 6 tours de ruban PTFE sur le filetage mâle (sur le raccord ou sur la canalisation acier, selon la configuration) dans le sens du vissage — sens horaire vu de face pour un filetage droit. Le téflon doit combler les filets sans déborder sur les premières spires (côté entrée) ni sur les dernières (côté fond). Alternativement, utilisez la pâte Loctite 55 qui est plus fiable dans les espaces difficiles d’accès et sur les vieux filetages légèrement usés.
Vissez à la main jusqu’en butée franche, puis serrez d’un quart à un demi-tour supplémentaire avec la clé plate. N’utilisez pas de rallonge de levier sur une clé plate pour les raccords en laiton — vous risquez d’arracher le filetage ou de fissurer le corps du raccord. Sur les raccords de 1/2″ à 3/4″, un serrage à la main forte + demi-tour à la clé suffit largement pour obtenir une étanchéité parfaite avec le téflon ou la pâte Loctite.
Test d’étanchéité après remise en eau
Remettez l’eau progressivement — ouvrez la vanne lentement pour monter en pression sans choc hydraulique. Examinez le raccord diélectrique sur toute sa circonférence pendant 5 minutes avec l’eau en pression — la moindre sueur ou gouttelette est visible immédiatement. Si tout est sec, testez l’isolation galvanique au multimètre comme décrit précédemment. Si une légère fuite apparaît au niveau du filetage acier, coupez l’eau, dévissez, ajoutez deux tours de téflon supplémentaires et remontez — généralement suffisant pour stopper une fuite de filetage.
Questions fréquentes — raccord diélectrique
Peut-on utiliser un raccord diélectrique sur une tuyauterie en acier inoxydable ?
Oui, mais la nécessité est moindre. L’acier inoxydable (inox 304 ou 316) est un métal nettement plus noble que l’acier galvanisé ou le fer dans la série galvanique — la corrosion galvanique à la jonction inox-cuivre est très lente et rarement problématique dans les installations domestiques à température et pression standard. Pour les circuits de chauffage haute température ou les installations en milieu marin (eau salée très conductrice), un raccord diélectrique reste recommandé même entre cuivre et inox. Pour les installations domestiques standards eau froide et eau chaude sanitaire, une jonction cuivre-inox sans raccord diélectrique a une durée de vie acceptable de 15 à 25 ans.
Un raccord diélectrique est-il nécessaire entre le cuivre et le laiton ?
Non, pas dans les conditions standard. Le laiton est un alliage de cuivre et de zinc — sa position dans la série galvanique est très proche du cuivre. La corrosion galvanique à la jonction cuivre-laiton est extrêmement faible et n’a aucune incidence pratique sur la durée de vie des installations domestiques. Tous les robinets, les corps de vannes et les raccords de plomberie étant en laiton, une installation cuivre-laiton intégrale n’a aucun besoin de raccords diélectriques.
Comment savoir si ma tuyauterie est en acier galvanisé ou en cuivre sans démontage ?
Plusieurs indices visuels permettent de distinguer sans démontage. La couleur : le cuivre est orange-rosé à neuf, brun-verdâtre avec l’âge. L’acier galvanisé est gris argenté à neuf, gris mat avec des traces de rouille orangée en vieillissant. L’aimant : un aimant colle sur l’acier galvanisé, pas sur le cuivre ni sur l’acier inoxydable. Le son : une pression légère avec l’ongle sur un tuyau en cuivre donne un son métallique clair, sur l’acier galvanisé un son plus sourd. Sur une installation ancienne d’avant 1980, les tuyauteries sont très souvent en acier galvanisé et/ou en fonte (gris-noir) pour l’alimentation principale, avec parfois du cuivre pour les alimentation locales.
La pose d’un raccord diélectrique nécessite-t-elle un professionnel ?
Non, la pose d’un raccord diélectrique est accessible à un bricoleur qui sait souder le cuivre au chalumeau. La soudure au chalumeau est la seule technique un peu exigeante de l’opération — elle s’apprend en une heure sur des chutes de tube. La pose en version à sertir est encore plus accessible — pas de flamme, juste la pince à sertir. Les raccords diélectriques à visser (côté cuivre fileté plutôt que soudé) existent aussi sur certaines gammes — la pose est entièrement à la clé sans aucune soudure, idéale pour les bricoleurs qui ne disposent pas d’un chalumeau. Pour les circuits de chauffage sous pression importante ou pour les installations soumises à contrôle (logements collectifs, ERP), vérifiez si une attestation de conformité est requise avant d’intervenir vous-même.
Ce que je retiens sur le raccord diélectrique
Le raccord diélectrique est une des pièces les moins chères et les plus importantes de la plomberie — 10 à 20 euros par jonction qui évitent des fuites destructrices sur les circuits en contact avec deux métaux différents. Depuis que j’ai systématisé leur utilisation sur toutes les jonctions cuivre-acier de la ferme, je n’ai plus aucune fuite sur ces zones. La règle est simple : cuivre rencontre acier ou fer ? Raccord diélectrique obligatoire. Circuit à plus de 50°C ? Version eau chaude. Tout le reste est une question de bonne exécution de la soudure et de serrage correctement dosé du filetage.
